▲振動監測
·通 道 數： 三通道并行采集
·頻率范圍： 5～500 kHz(標配)
·監測標準： 《爆破安全章程》（GB6722-2003）
·許 可 證： 國家制造計量許可證書（CMC）川制00000395
·量 程： 自適應量程無需設置,最大35 cm/s
·分 辨 率： 0.01cm/s
·讀數精度： 0.1 %
·A/D ： 16 Bit
·觸發模式： 內觸發，外觸發
·觸發電平： 0～10V(0～35cm/s)任意可調
·時鐘精度： ≤5秒/月
▲振動記錄
·記錄模式： 手動、單次、多次分段、連續
·記錄時長： 1秒~160秒可調
·采 樣 率： 1 K ~ 50 KSps，多檔可調
·存儲容量： 1M SRAM緩存 ,128 M flash內存（可記錄1024段數據）
▲使用環境
·電 池≥： 60小時（連續采樣）
·適應環境： -10 ℃ ～ 75 ℃，20～ 100％ RH無冷凝
·防護等級： IP64淋濺等級
▲產品規格
·主機大小： 168mm × 99mm × 64mm
·探頭大小： 64mm × 64mm × 64mm
·重 量： 1Kg
·供電方式： 可充電鋰電池
·顯示方式： 全中文液晶顯示屏（128*64點陣）
·用戶界面： 7鍵PVC導航鍵盤
·接 口： 全航空插接件輸入輸出
▲爆破分析
·數據分析： 頻率譜、功率譜、一階積分、一階微分、矢量合成、高低通濾波
·事件評估： 爆破振動安全評估（GB6722-2003）
·高級分析： 保護物安全距離計算 ，施工安全裝藥量計算
·監測報告： 監測點信息錄入，報告表自動生成，一鍵式打印
·數據存檔： 支持TXT/Word/dat格式導出
▲配置清單
1. 爆破測振儀一臺 2. 三矢量速度傳感器一支
3. 信號采集線一根 4. 多功能數據線一根
5. 鋰電池充電器一個 6. 軟件光盤一張
7. 說明書一本 8. 合格證一張
9. 質?？ㄒ粡? 10.儀器箱一個

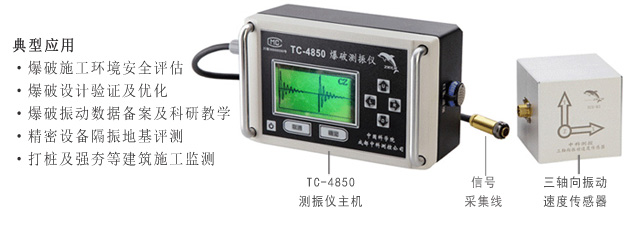

TC-4850型爆破測振儀廣泛適用于：
1、常規應用
地下工程、隧道施工等復雜環境下的爆破監測
橋梁、邊坡、大壩的定點振動監測
精密生產設備及生產環境定點長時間振動監控
打樁、強夯等建筑施工誘發的地震效應監控
對鄰近施工現場的古建筑物、重大建（構）物進行保護
2、低頻運用
超深孔欲裂爆破振動測試（10米以上）、松軟土層爆破振動測試、水下爆破振動測試、大壩安全測試、精密設備的隔振地基
3、寬量程運用
近爆心10m振動測試 巖石欲裂實驗的振動測試 實驗室振動研究實驗
4.典型運用
工程爆破環境安全評估 爆破振動監測
爆破施工監理 機械振動
運輸振動安全監測 教學、科研分析
怎樣選擇和安裝傳感器？
國內目前采用的主要是振動速度傳感器，選擇的要素主要是：①靈敏度要與被測信號的強弱，以及二次儀表的量程相匹配，一般為28V/m.s-1。②頻率響應要與測點的地質結構與二次儀表的采樣速率相匹配，一般為5HZ---300HZ。③從傳感器的幅頻特性曲線圖上選擇線性關系好，保證使用范圍恰是它的平直段。④要求傳感器整體輕小、堅固、穩定、可靠、易安裝。另外建議在工程爆破監測現場盡量使用三維一體傳感器。
傳感器是反應被測信號的關鍵設備，為了能正確反映所測信號，除了傳感器本身的性能指標滿足一定要求外，傳感器的安裝、定位也是極為重要的。為了可靠地得到爆破地震動或結構動力響應的記錄，傳感器必須與被測點的表面牢固地結合在一起，否則在爆破振動時往往會導致傳感器松動、滑落，使得信號完全失真，在工程測試中主要采用以下方法固定傳感器：
（1）若測點表面為堅硬巖石或混凝土可以采用環氧砂漿、環氧樹脂膠、石膏或其它強度粘合劑；
（2）可在澆筑混凝土墩子時，先預埋固定螺栓，然后再用壓板將傳感器地板與預埋螺栓緊固相連；
（3）如被測表面為土質時，可先將表面覆土夯實，將傳感器直接埋入夯實土中，用木錘將傳感器與土體敲緊使二者緊密接觸。
傳感器安裝時，還應該注意定位方向，要使傳感器與所測量的振動方向一致，否則，也會帶來測量誤差，若測量豎向分量，則使傳感器的測振方向垂直與地面；若測徑向水平分量，則使傳感器的測振方向垂直于由測點至爆心連線方向。
在中深孔爆破測振中對傳感器的選擇？
由于中深孔爆破產生的地震波傳到地表后頻率衰減很明顯，它對地面建筑的影響和破壞主要是在1HZ至20Hz的低頻段。所以必須采用低頻響應較好；同時又要適當照顧中高頻段的影響（即20Hz至300Hz頻段）這就要求選用低頻寬帶振速傳感器！
TCS-D3低頻寬帶三維振速傳感器。
適用領域：
1.監測記錄中深孔工程爆破
2.大型水輪發電機組的振動監測和故障診斷
3.橋梁振動測試
4.高層建筑測試
5.大壩安全測試
6.地震和地脈動測量及工程地質勘察
7.精密設備的隔振地基評測
8.機床的運動精度測量
常見問題：
如何確定爆破現場的測點分布？
爆破地震效應監測時，不可能在每一處建（構）筑物設置振動測點，而只能針對性的選取具有代表性的位置進行振動測試。從地震波的傳播規律可知，離爆源較近的地方，爆破振動普遍較大，因而進行爆破振動測試時，應遵循以下原則：
（1）選取離爆區最近的建（構）筑物處布置振動測點
（2）選取居民爭議意最大處布置振動測點
（3）在較為重要的建（構）筑物處布置振動測點
（4）在年久失修抗震能力較弱的建（構）筑物處布置振動測點
爆破測振儀為什么需要檢定，哪些單位出具檢定報告？
為保證計量?jī)x器的準確性，根據《中華人民共和國計量法實施細則》和國家質量監督檢驗檢疫總局發布的《計量器具檢定周期確定原則和方法》，計量器具需要周期性檢定，而爆破測振儀屬于計量?jī)x器范疇，也就是說需要周期性檢定，檢定周期為壹年，用戶可攜帶儀器到所在地技術監督局監測機構進行檢定,或者委托我們廠家代為檢定校準。如中國測試技術研究院振動室，北京市計量檢測科學研究院等機構等都是可以的。
爆破施工振動安全評估所需資質和收費標準?
我國施工單位不具備檢測監理評估功能，需要由具有獨立法人的檢測單位進行爆破施工振動安全評估，檢測單位需要具有國家計量資質認定的"計量認證證書"和建科院頒布的"建設工程質量監測機構資質證書"，同時參與評估工作的人員需要具有相應的檢測證書。
??爆破施工振動安全評估收費標準是根據《工程勘察設計收費標準2002》中場地微振動測試進行收費，實際應用中，一般還要考慮檢測周期、檢測點數量等因素。
運營型爆破作業單位資質申請對測振儀的數量要求
《爆破作業單位資質條件和管理辦法》（GA990-2011）只明確規定了各級爆破作業單位資質申請需要爆破測振儀，并未規定所需數量，涉爆企業在訂購設備時更多的是根據自身實際使用情況而定，由于我國爆破振動與衰減規律分析，采用經驗回歸公式計算，在計算過程中需要3組及3組以上的監測數據才能進行回歸計算，所以建議涉爆企業訂購4至6套爆破測振儀。
如何安裝傳感器？
（1）若測點表面為堅硬巖石或混凝土可以采用環氧砂漿、環氧樹脂膠、石膏或其它強度粘合劑；
（2）可在澆筑混凝土墩子時，先預埋固定螺栓，然后再用壓板將傳感器地板與預埋螺栓緊固相連；
（3）如被測表面為土質時，可先將表面覆土夯實，將傳感器直接埋入夯實土中，用木錘將傳感器與土體敲緊使二者緊密接觸。
傳感器安裝時，還應該注意定位方向，要使傳感器與所測量的振動方向一致，否則，也會帶來測量誤差，若測量豎向分量，則使傳感器的測振方向垂直與地面；若測徑向水平分量，則使傳感器的測振方向垂直于由測點至爆心連線方向。
無法開機?
1、插上充電器后再開機；2、將儀器和計算機分離后再開機；
無法關機?
1、嘗試長按關機鍵5秒；2、將儀器和計算機分離后再關機；
不能觸發?
1、查看觸發模式是否設置為內觸發；2、檢查是否將觸發電平設置過高；
自動觸發?
1、檢查是否將觸發電平設置過低；2、傳感器參數(如遷移)是否設置正確；
采集異常？
進入采集狀態之后不停采集數據，檢查參數設置/觸發電平/設置是否合理。如觸發電平?jīng)]有問題，檢查是否設置了通道偏移
不能正常采集數據？
檢查觸發電平是否設置合理，檢查信號線是否連接正確
數據異常？
采集到波形不正常，傳感器按Z垂直方向搖動采集數據看Z方向波形是否最大，XY水平向同理。若都正常的，請考慮傳感器的安裝位置和方法。
低溫狀態儀器反應遲鈍？
溫度低于零下10度儀器反應比較遲鈍，國內外液晶屏和鋰電池低溫工作都會出現這種情況，一般情況下不影響數據記錄?？梢詫?duì)儀器做一下適當?shù)谋卮胧ū热鐭崴痈魺岵牧?，保溫箱原理）?/SPAN>
▲
