詳細信息

BGK-A3/A6型單點、多點位移計直接安裝在鉆孔里，以監測多個滑動面和區域的變形或沉降位移。多點位移計可需根據鉆孔地質條件選用合適類型的錨頭，如灌漿錨頭、液壓錨頭、抓環錨頭等，以達到最佳監測效果。在直徑76mm的鉆孔內，最多可布置6個灌漿錨頭。
　　BGK-A3型采用高強不銹鋼傳遞桿，BGK-A6型則采用低線膨脹系數的玻璃纖維桿，儀器結構簡單、安裝方便快捷。配套使用的BGK4450型振弦式位移傳感器可遠程遙測，振弦式位移計具有很高的精度和靈敏度、卓越的防水性能和長期穩定性，適合在惡劣的環境下可靠工作，測頭基座的內置溫度傳感器可同時監測該處的環境溫度。
　　作為單點位移計的一種特殊形式，BGK-A3-B型土體沉降計在傳感器端裝有一個沉降盤，適用于公路路基、鐵路路基、填土或其它類似結構的土體沉降監測。

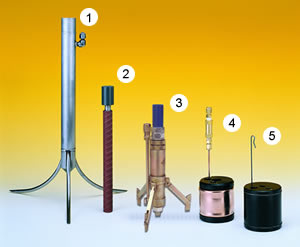

多點位移計錨頭類型 　　1.Borros式液壓錨頭：適用于軟土和粘土，特別適用于螺旋鉆孔里，也可不用鉆孔直接推進軟土里。 　　2.灌漿錨頭：適用于朝下的鉆孔，將預先裝配的位移計安裝在孔里，然后填灌水泥漿；也可用于朝上的鉆孔里，但灌漿過程較復雜。 　　3.BGK液壓錨頭：適用于巖石及部分軟基的鉆孔，錨頭上的三爪在無壓力時呈張開狀態。 　　4.脹塞式液壓錨頭：適用于巖石和軟基的粗糙鉆孔，特別適用于預計鉆孔可能膨脹或收縮的場合，也可用于采用灌漿或不用灌漿的朝上鉆孔里。 　　5.抽銷式抓環錨頭：適用于孔壁光滑堅硬的巖石鉆孔，因其人性化結構設計，安裝便捷。

主要技術指標：

型　　號	GK/BGK-A6	GK/BGK-A3
標準量程	25、50、100、150mm或定制
非線性度	直線：0.5%FS；多項式：0.1%FS
靈 敏 度	0.025%FS
溫度范圍	－20 ～ +80℃
耐 水 壓	可按客戶要求定制耐0.5、2MPa或其他水壓
鉆孔尺寸	75(單點/50mm），僅限灌漿錨頭
點　　數	6
傳 遞 桿	玻璃纖維測桿	不銹鋼測桿

配套設備：

BGK-1150-1	A3型用多點位移計儀器基座(全不銹鋼)
BGK-1150-2	A3型用多點位移計儀器基座（PVC）
BGK-1280	A6型用多點位移計儀器基座(全不銹鋼)
BGK-ANCHOR	多點位移錨頭(錨頭類型可選)
BGK-ROD 100	不銹鋼桿加PVC保護管
BGK-ROD 101	玻璃纖維桿加專用保護管
BGK-4450	多點位移計用位移傳感器
BGK05-375V6	十芯屏蔽電纜
BGK07-500V6	十四芯屏蔽電纜
BGK-408	振弦式讀數儀

注：GK系列為進口產品
