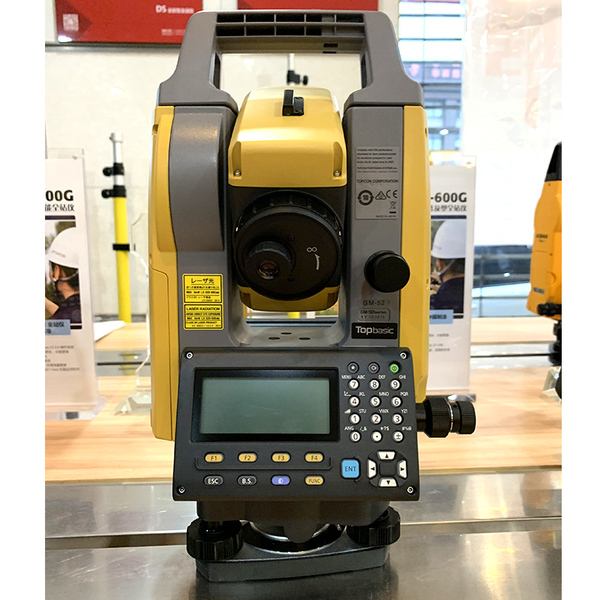

拓普康 全站儀 GM100系列

產品技術指標：

型號GM-101 GM-102
望遠鏡
放大倍率/ 分辨率30x/2.5″
其它鏡筒長度：171mm，物鏡孔徑：45mm（EDM：48mm），成像：正像，視場角：1?30′（26m/1,000m）,
最短焦距：1.3m，背光亮度：5 級
測角部
最小顯示0.1″ /1″ 0.5″ /1″
測角精度（ISO 17123-3:2001） 1″ 2″
雙軸補償器液體雙軸傾斜傳感器，補償范圍±5.5′
視準差改正打開/ 關閉（可選）
測距部
激光輸出等級*1 無棱鏡：3R 級，棱鏡/ 反射片：1 級
測距范圍
（一般氣象條件下*2）
無棱鏡*3 0.3 ～ 800m/ 良好氣象條件下*4：1,000m
反射片*5/*6 RS90N-K：1.3 ～ 500m，RS50N-K：1.3 ～ 300m，RS10N-K：1.3 ～ 100m
微型棱鏡1.3 ～ 500m
單棱鏡1.3 ～ 5,000m / 良好氣象條件下*4：5,600m
最小顯示精測：0.0001m/0.001m（可選），粗測：0.001m/0.01m（可選），跟蹤測：0.01m
測距精度*2
（ISO 17123-4:2001）
（D 為測量距離，單位：mm）
無棱鏡*3 （2+2ppm×D）mm*8
反射片*5/*6 （2+2ppm×D）mm
棱鏡*7 （1.5+2ppm×D）mm
測量時間*4*9 精測1.0 秒（初次測量1.5 秒）
速測0.6 秒（初次測量1.3 秒）
跟蹤測0.4 秒（初次測量1.3 秒）
操作系統、接口與數據管理
操作系統Linux
操作面板/ 顯示器/ 鍵盤雙面/ 可調對比度、帶背光192x80 點陣液晶圖形顯示器/ 帶背光28 鍵（字母數字鍵盤）
觸發鍵支持（儀器右側）
數據存儲內存約50,000 點
外部存儲設備U 盤（最大支持32GB）
接口RS-232C 串口，USB2.0（類型A 用于U 盤）
藍牙模塊（選配件）*10 藍牙等級1.5，工作范圍：10m*11
其它
導向光*12 綠色激光二極管（524nm）和紅色激光二極管（626nm），工作范圍：1.3 ～ 150m
激光指向*12 同軸紅色EDM 激光束
水準器圖形水準器±6′（內圓）
圓水準器（基座上） 10′ /2mm
對中器激光對中器紅色激光二極管（635nm±10nm），對中精度：≤ 1.0mm/1.3m，2 級激光產品
防塵防水等級/ 工作溫度IP66（ICE 60529:2001）/-20℃～ +60℃
尺寸（含提柄） 183mm（寬）×181mm（長）×348mm（高）
儀器高192.5mm（自基座安裝表面起）
重量（含電池和基座） 大約5.3kg
電源系統
電池BDC70 可充電鋰電池
工作時間（20℃）*13 BDC70：大約28 小時*14
應用程序
機載? 懸高測量 ? 三維坐標測量 ? 后方交會 ? 放樣? 地形測量 ? 偏心測量 ? 對邊測量? 面積計算 ? 道路測設 ? 點到線測量
*1 國際電工委員會IEC60825-1:Ed.3.0:2014/FDA CDRH 21 CFR Part 1040.10 和11。*2 一般氣象條件：薄霧、能見度約20 公里（12 英里）、晴天、大氣有輕微抖動。*3 柯達灰白色（90% 反射率），當被測
物體表面的亮度值少于30,000lx 時。無棱鏡測程和精度可能會根據觀測目標、觀測條件和環境條件等的不同而發生改變。*4 良好氣象條件：無霧、能見度約40 公里（25 英里）、陰天、無大氣抖動 *5 測量光束與
反射片的入射角在30°以內的測試結果。*6 測量溫度為50℃～ 60℃（122 ℉～ +140 ℉）時進行測量：RS90N-K：1.3m ～ 300m（4.3 英尺～ 980 英尺）；RS50N-K：1.3m ～ 180m（4.3 英尺～ 590 英尺）；
RS10N-K：1.3m ～ 60m（4.3 英尺～ 190 英尺）。*7 在距離小于10m 處觀測，棱鏡朝向儀器。*8 測程：1.3m ～ 200m。*9 在良好的氣象條件、補償器關閉、EDM ALC 設置合適、觀測斜距等條件下的最大時間。
*10 不同國家的藍牙無線技術的許可不同，請事先聯系您的當?shù)卮砩獭?11 儀器附近沒有障礙、少許車輛、無線電輻射/ 干擾源很少、無雨的條件下。*12 激光指向和放樣導向光不能同時使用。*13 技術指標可能會
因?yàn)椴僮鳝h(huán)境（包括溫度和觀測條件）的變化而發生改變。*14 使用ECO 模式，角距同測間隔1 次/30 秒。
