| 應用概述 |
| 系統完全依據我國現行的隧道設計規范、隧道施工規范及相關的測量規范，可以解決各種平曲線、各種輪廓的隧道施工測量問題，主要包含超欠挖隨機檢測、開挖輪廓線放樣、隧道橫斷面測量、圍巖收斂測量及桌面數據后處理等功能模塊。適合在建隧道斷面填挖方計算和運營中隧道斷面檢測等工作中。 |

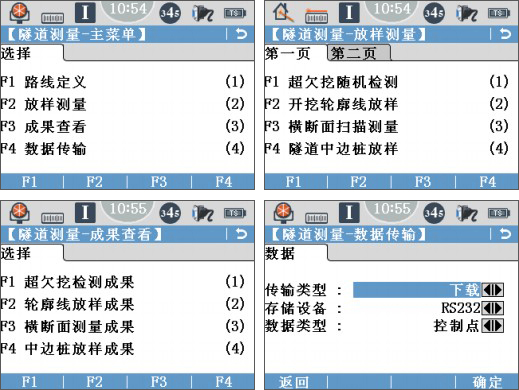

| 主要功能 |
| 1、 |
數據的組織管理：只需將已知數據（控制點、平面定線、豎向定線和設計斷面等）存儲在全站儀，即可以各種方式靈活的調用這些數據；平面定線輸入之后，可以方便的檢核輸入的數據是否有誤。 |
| 2、 |
放樣測量：包括超欠挖隨機檢測、開挖輪廓線放樣、橫斷面掃面測量和隧道中邊樁放樣等。 |
| 3、 |
成果查看：可以方便的查看、刪除各種測量結果。 |
| 4、 |
數據傳輸：實現已知數據的上傳和放樣測量成果的下載。 |
主要特點 |
| 1、 |
輸入方式靈活簡便。既可以在全站儀上手工輸入，也可以通過桌面工具將編輯好的已知數據直接上傳至儀器。 |
| 2、 |
整條路線同時輸入?？梢詫⒄麠l道路的平面定線數據同時輸入，計算時程序自動分析、調用所需數據。 |
| 3、 |
同一個作業中可以輸入多個設計斷面。 |
| 4、 |
多種格式數據輸出功能。 |
系統要求 |
| 1、 |
適用平臺：Flexline、Flexline+ |
| 2、 |
適用范圍：隧道斷面檢測、斷面測量、填挖方計算
|
